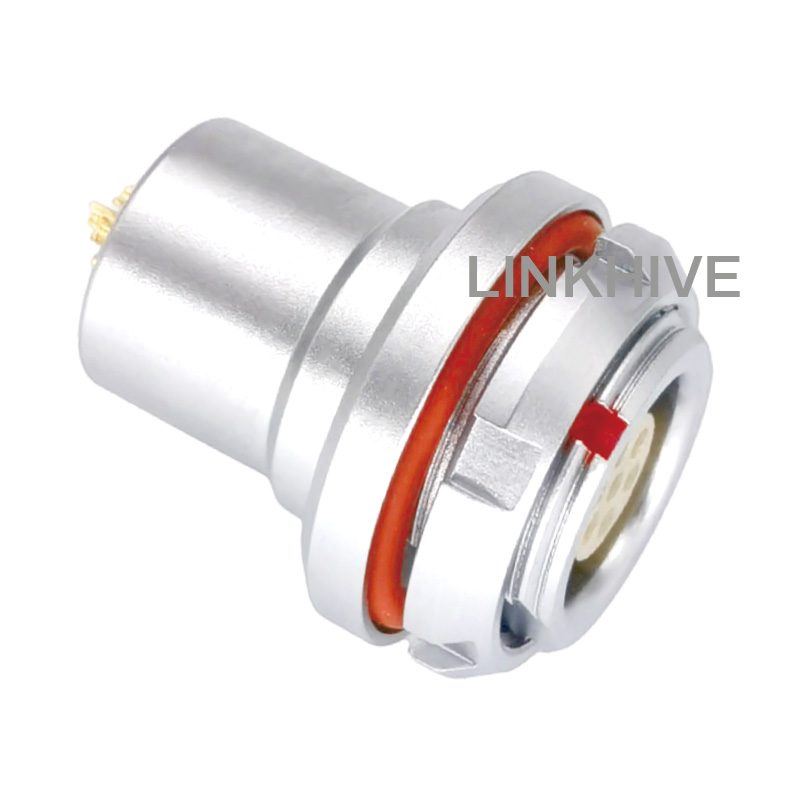

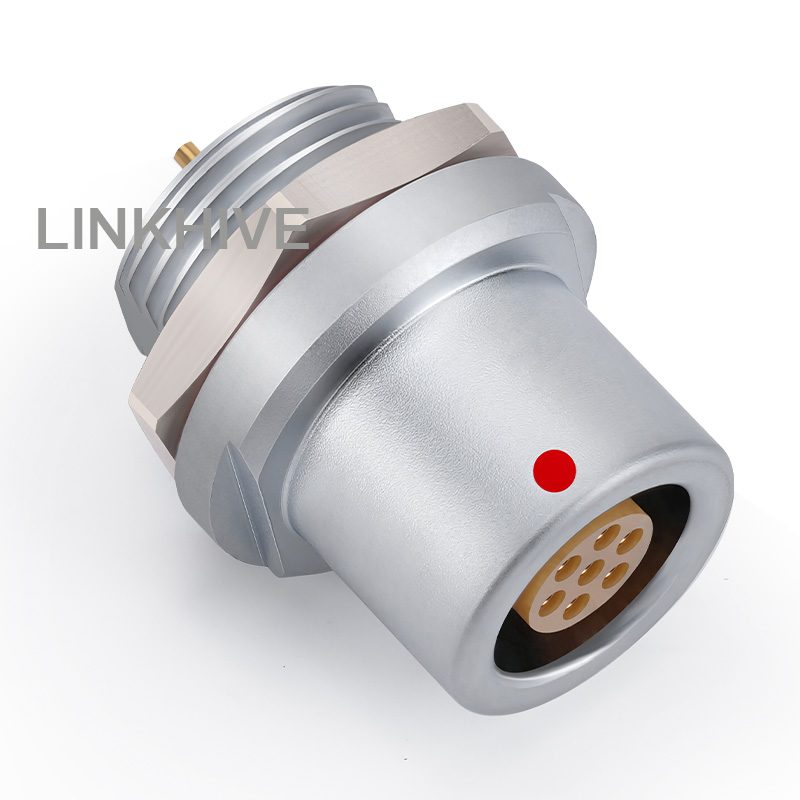

Круглая промышленная прецизионная розетка серии B Mini G4
Прецизионная розетка ZHG Mini G4 серии B представляет собой высокоточное промышленное решение с прочными характеристиками. Как Круглый разъём с механизмом push-pull, она сочетает компактный дизайн Миниатюрный разъём snap с долговечностью Водонепроницаемые электрические разъёмы, идеально подходя для приложений Розетка для вещания.
Описание
маркер
Основные характеристики
Прецизионная розетка√ ZHG Mini G4 серии B представляет собой премиальный разъём, разработанный для промышленных и высокоточных применений. Этот Круглый разъём с механизмом push-pull объединяет компактность Миниатюрный разъём snap и надёжность Водонепроницаемые электрические разъёмы, идеально подходя для задач Розетка для вещания.
Основные характеристики:
- Надёжная система самоблокировки push-pull;

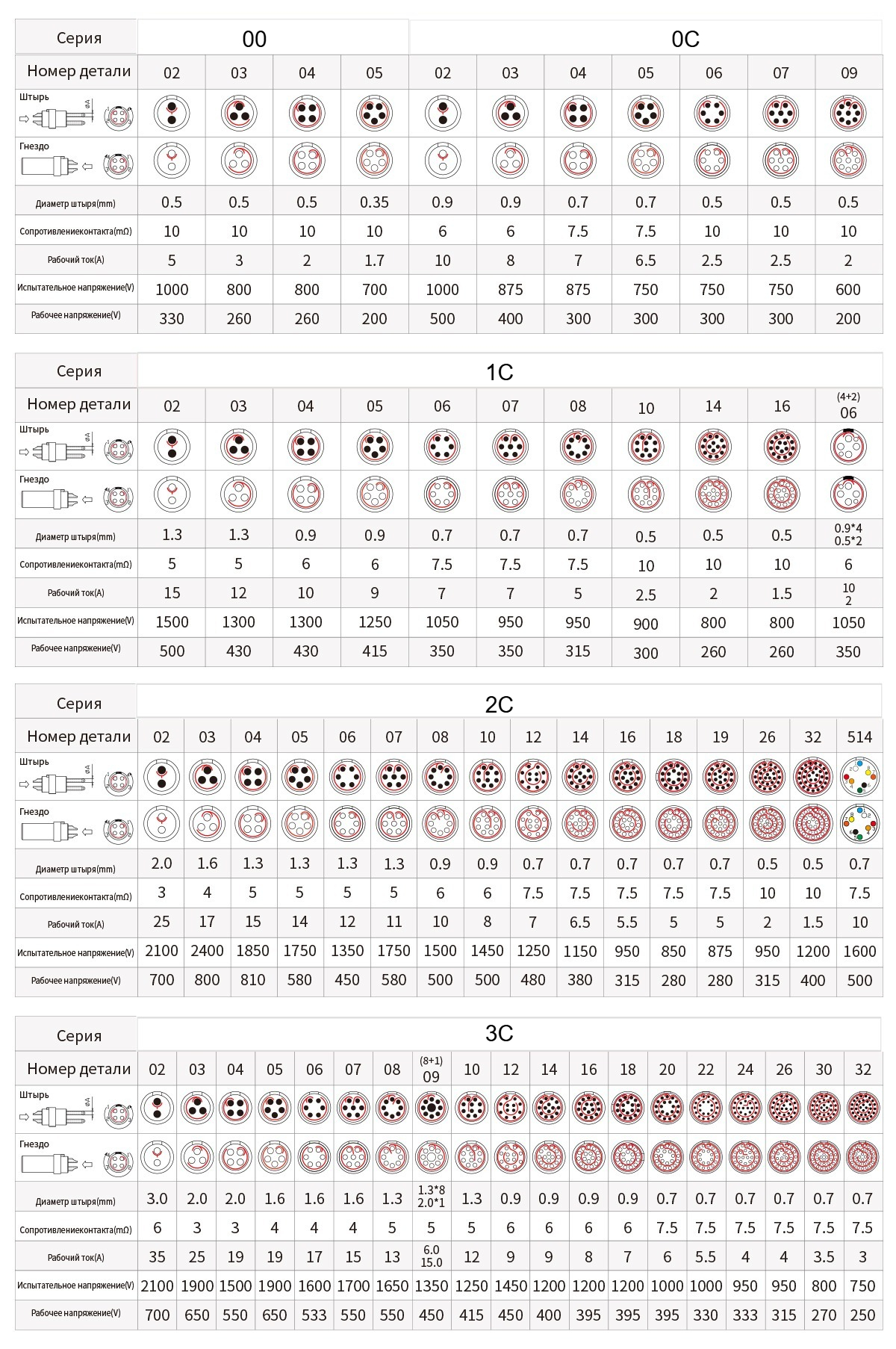

- Многоконтактные типы от 2 до 48 контактов;
- Контакты для пайки и печатных плат (прямые и угловые);
- Высокоплотный монтаж, экономия пространства;
- Экранирование на 360° для полной защиты от электромагнитных помех (ЭМП);
- Кодировка с помощью штифтов и канавок;
- Розетка с вакуумной герметизацией.
Материалы и конструкция
Хромированная латунь, устойчивая к коррозии и механическим повреждениям.
PPS, PEEK, PTFE и PPSU обеспечивают электрическую стабильность и термостойкость.
Для оборудования, требующего высокой герметичности.
От 2 до 48 контактов, подходит для высокоплотного монтажа.
| ссылка | Размеры (мм) | ||||||||
| Ряд | Модель | A | M | L1 | L2 | L3 | L4 | SW1 | SW2 |
| 0C | ZHG | 14 | M9*0.5 | 22 | 17.5 | 4 | 11.5 | 8.2 | 12 |
| 10 1U |
ZHG | 18.5 | M14*1.0 | 26 | 21 | 4.5 | 13.5 | 12 | 14 |
| 2C | ZHG | 21 | M16*1.0 | 28 | 23 | 4 | 15.5 | 13.5 | 17 |
| 3C | ZHG | 24 | M18*1.0 | 33 | 26.5 | 6 | 16.2 | 16.5 | 20 |
Технические параметры
- Система самоблокировки push-pull: Надёжное и безопасное соединение.
- Контакты для пайки и печатных плат: Поддерживаются прямые и угловые варианты для гибкости использования.
- Экранирование 360°: Полная защита от электромагнитных помех (ЭМП), обеспечивающая стабильную передачу сигнала.
- Устойчивость к вибрации: Выдерживает вибрации до 15g (10Hz-2000Hz), идеально для сложных условий.
- Надёжность и гибкость: Более 5000 циклов подключения и отключения, что увеличивает срок службы.
- Рабочий температурный диапазон: От -40°C до 200°C, что делает разъём универсальным для экстремальных условий.
Применение
- Промышленные устройства: Высоконадежное подключение для систем управления.
- Медицинское оборудование: Высокоточные соединения и герметизация для медицинских применений.
- Телекоммуникации: Подходит для передачи стабильного сигнала.
- Аэрокосмическая и военная техника: Идеален для работы в сложных условиях.
- Оборудование для вещания: Розетка для вещания обеспечивает высококачественное подключение для аудио- и видеоустройств.
